Компенсировать отсутствие централизованного горячего водоснабжения в доме можно с помощью устройств подогрева воды.

Перед тем как выбрать накопительный водонагреватель необходимо грамотно оценить соответствие параметров приобретаемого оборудования потребностям жителей дома, а также возможность его подключения и бесперебойной работы.

Содержание статьи:

Отличия по типу источника энергии

Для бытовых целей применяют газовые или электрические водонагреватели. Конструктивно они практически одинаковы, отличаясь только способом нагрева теплообменника.

У каждого варианта существуют свои положительные и отрицательные стороны, которые необходимо учитывать при выборе типа оборудования.

Галерея изображений

Фото из

Водонагреватель в котельной дома

Главным достоинством накопительного водонагревателя является наличие большого объема подготовленной к употреблению горячей воды

Накопительный тип с одноконтурным агрегатом

В большинстве случаев накопительные водонагреватели используются в паре с одноконтурными котлами, реже с двухконтурными котлами

Принцип работы накопительных систем

Нагреватель накопительного типа с малыми затратами энергии разогревает воду до температуры 50 - 85º С и поддерживает этот градус до момента расхода воды

Особенности устройства водонагревателя

Конструктивно накопительные водонагреватели представляют собой два концентрических бака, между стенками которых расположен утеплитель

Специфика сохранения тепла в баке

Вода, требующейся для пользователей температуры, сохраняется благодаря высоким изоляционным качествам утеплителя. Внешний бак производится из углеродистого стального сплава, снаружи конструкцию покрывают ударопрочным полимером

Выбор накопителя необходимого объема

Емкость внутреннего бака накопительного водонагревателя должна вмещать столько воры, сколько требуется по нормам с учетом численности членов семьи

Правила подключения оборудования

Схемы подключения оборудования не зависят от марки и вида. Труба, поставляющая холодную воду, подключается в нижней части прибора, труба, подающая нагретую воду потребителю, располагается вверху

Комбинация бойлера с колонкой

Для решения разного рода проблем дома обустраивают как проточным прибором для быстрого нагрева, так и накопителем для подготовки большого объема воды. Вместо этого тандема можно использовать комбинированный бойлер, выполняющий обе функции

Водонагреватель в котельной дома

Водонагреватель в котельной дома

Накопительный тип с одноконтурным агрегатом

Накопительный тип с одноконтурным агрегатом

Принцип работы накопительных систем

Принцип работы накопительных систем

Особенности устройства водонагревателя

Особенности устройства водонагревателя

Специфика сохранения тепла в баке

Специфика сохранения тепла в баке

Выбор накопителя необходимого объема

Выбор накопителя необходимого объема

Правила подключения оборудования

Правила подключения оборудования

Комбинация бойлера с колонкой

Комбинация бойлера с колонкой

Специфика газового оборудования

Газовые накопительные водонагреватели используют в качестве источника энергии для нагрева воды природный или сжиженный газ. Объем бака у таких устройств составляет не менее 50 литров. Основное отличие между ними заключается в конструкции камеры сгорания:

Открытая камера забирает кислород из помещения, в котором установлено устройство нагрева воды. Отвод продуктов сгорания происходит через дымоход; Закрытая камера производит наружный забор воздуха и отвод продуктов сгорания с помощью насоса через специальную систему труб.

Несмотря на то, что водонагреватели с открытой камерой стоят дешевле, фактор отсутствия необходимости в вентиляции делает устройства закрытого типа более привлекательными для потребителей.

Газовый водонагреватель с открытой камерой сгорания

Для установки газового оборудования с открытой камерой сгорания необходимо помещение с вентиляцией, наличие дымохода и строгое соблюдение правил техники безопасности

Установка водонагревателя с любым типом камеры сгорания требует согласования с газовой службой. Учитывая, что такое оборудование является потенциально опасным, на него должен быть выдан соответствующий сертификат, а для его монтажа и дальнейшего обслуживания необходимо привлечение специалистов. Также существуют специальные требования к дымоотводам.

Сравнение электрических и газовых водонагревателей

Электрические накопительные водонагреватели имеют объем бака для воды от 10 литров. Они более распространены, чем их газовые аналоги, по следующим причинам:

значительно меньшая стоимость как самого оборудования, так и его монтажа; нет необходимости согласовывать установку и проводить обслуживание с обязательным привлечением сертифицированных специалистов газовых служб; отсутствуют ограничения по месту установки устройства; нет необходимости доступа к газу; электрические устройства более безопасны; более простое обслуживание, которое можно провести самостоятельно.

Однако и у газового оборудования есть свои плюсы, по причине наличия которых оно занимает свой сегмент рынка накопительных водонагревателей:

меньшая стоимость газа, как источника энергии, что при значительных объемах потребляемой горячей воды быстро окупает стоимость оборудования; большая мощность и, как следствие, – более быстрый нагрев воды; отсутствие сколько-нибудь значимой нагрузки на электрическую сеть.

Выбор между газовым и электрическим оборудованием зависит от многих факторов, прежде всего строения дома, числа проживающих людей, проложенных коммуникаций и финансовых возможностей.

Сравнение расходов газового и электрического водонагревателя

Пример расчета затрат на обеспечение индивидуального жилья горячей водой (без учета обслуживания). Более дорогое газовое оборудование за счет значительно меньшей цены на источник энергии окупает себя через 2 года

Основные параметры накопительных водонагревателей

Накопительные водонагреватели достаточно сложные устройства, поэтому необходимо проанализировать все параметры, чтобы избежать проблем с их эксплуатацией. Большинство элементов у газовых и электрических устройств идентичны, поэтому и правила их выбора одинаковы.

Типизация по способу подключения воды

При отсутствии постоянного давления в водопроводе применяют водонагреватели безнапорного типа. В этом случае вода поступает в бак с помощью специального насоса. Его включение и отключение может быть осуществлено в автоматическом режиме с помощью интегрированного в емкость поплавкового включателя.

Если насос имеет только ручное управление, то необходимо следить за уровнем воды в баке во избежание оголения нагревательного элемента. Эта же проблема может возникнуть в случае непрерывного длительного использования устройства, если объем поступающей жидкости меньше расхода.

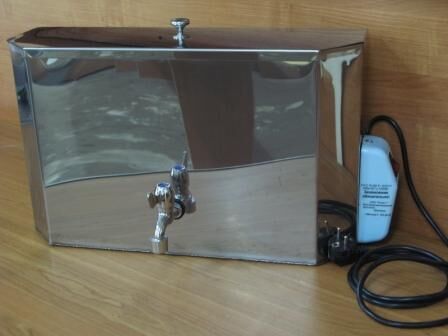

Электрический водонагреватель для дачи

Простейший безнапорный наливной водонагреватель для дачи на 10-20 литров – эффективное решение для получения небольших объемов горячей воды

Для водопроводных систем с постоянным давлением используют водонагреватели напорного типа. Их можно применять только при постоянном давлении в системе. По сравнению с безнапорными устройствами они обладают тремя значимыми положительными сторонами:

постоянное наличие воды в баке уменьшает коррозию его внутренней поверхности и, таким образом, продлевает срок службы устройства; отсутствует риск оголения нагревательного устройства и выхода его из строя; значительный напор горячей воды на выходе из бака, величина которого определяется давлением в водопроводной системе.

Необходимо отметить, что на рынке преобладают модели накопительных водонагревателей напорного типа подачи. Широкий выбор безнапорных устройств присутствует только в сегменте с объемом бака до 30 литров.

Правила выбора объема бака

Объем бака является одним из основных параметров при выборе водонагревателя. От него зависит количество горячей воды, которое можно использовать за промежуток времени, прежде чем новая порция будет нагрета до необходимой температуры.

Существуют разнообразные таблицы, по которым можно приблизительно оценить требуемый объем в зависимости от количества человек и видов использования горячей воды. Однако при таких расчетах применяют усредненные показатели, поэтому лучше самостоятельно вычислить необходимый объем бака, учитывая индивидуальные параметры.

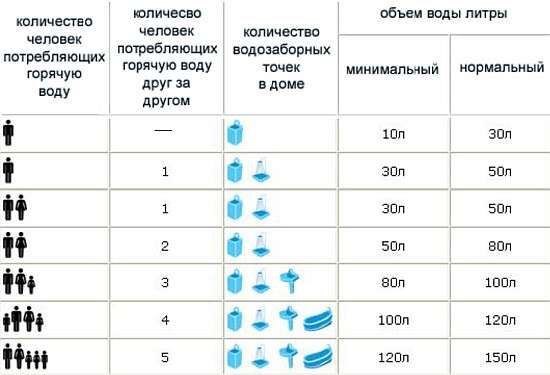

Таблица для выбора объема бака

Таблица приблизительного расчета необходимого объема бака для потребления горячей воды в любой момент времени. Основной расход связан с вечерним принятием душа и ванны

Например, расход воды для душа среднего напора приблизительно равен 5 л/мин. Из них горячей воды будет потреблено 2 л/мин. В этом случае для принятия процедуры продолжительностью в 10 минут необходимо потратить 20 литров из водонагревателя.

Для семьи из четырех человек на принятие душа вечером уйдет около 80 литров. С учетом необходимости мытья посуды после ужина, чистки зубов и других нужд минимальный объем бака водонагревателя должен составлять 120 литров воды.

При покупке накопительного водонагревателя лучше выбрать модель, имеющую объем бака немного больше рассчитанного. При этом надо понимать, что расход энергии на поддержку температуры «резервного» объема незначителен по сравнению с нагревом потребляемой воды. Основными проблемами больших устройств являются скорость нагрева воды и сложности с размещением.

Определение необходимой мощности

От мощности водонагревателя зависит скорость нагрева воды. Газовые устройства, как правило, мощнее электрических аналогов в 2-3 раза и поэтому быстрее выполняют свою основную функцию. В паспорте или руководстве по эксплуатации обычно указывают время, за которое произойдет нагрев полного бака.

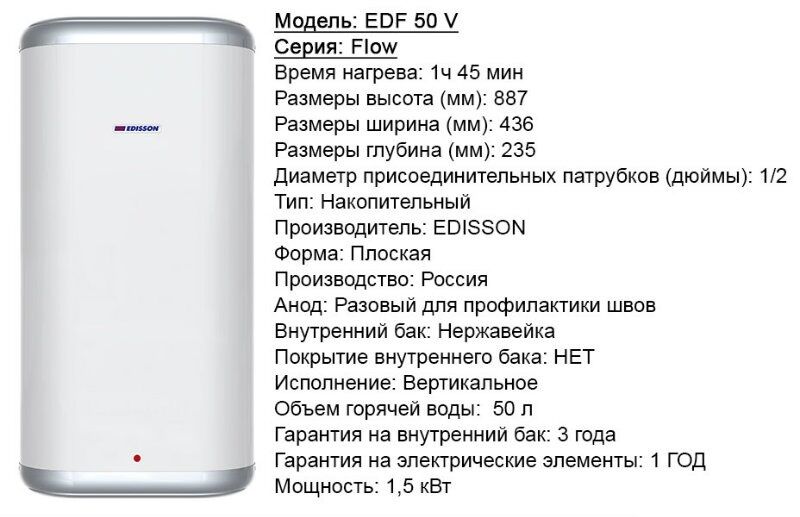

Характеристики электрического водонагревателя

В паспорте водонагревателя указывают множество параметров, в том числе и время нагрева полного бака до максимальной температуры

Однако температура подаваемой холодной воды зависит от параметров водопровода, а выходящей горячей – от пожеланий потребителя. Зная эти два параметра, расчет времени нагрева можно провести самостоятельно и уже на основании этого решить вопрос о том, какая мощность накопительного водонагревателя лучше для конкретных условий эксплуатации.

Для нагрева 1 л воды на 1 градус Цельсия необходимо затратить 1 килокалорию или 0,00116 кВтч. Таким образом, например, для нагрева 100 литров воды с температурой 10 градусов Цельсия до 70 градусов при КПД устройства равным 95% необходимо 0,00116 100 (70-10) / 0,95 = 7,33 кВтч. В случае, если мощность водонагревателя составляет 2 кВт, то время нагрева полного бака составит 7,33 / 2 = 3,66 часа или 3 часа и 40 минут.

При выборе электрического типа водонагревателя необходимо решить вопрос о возможности участка электросети выдержать дополнительное напряжение. Для этого нужно знать сечение жил силового кабеля, номинальный ток автоматического выключателя и возможность их замены в случае превышения максимально допустимой мощности потребления тока всеми устройствами в цепи.

Наличие нескольких режимов работы является несомненным плюсом некоторых моделей накопительных водонагревателей. В этом случае для разового быстрого нагрева большого объема воды возможно использование максимальной мощности. При работе в обычном режиме, для поддержания температуры или подогрева маленьких порций поступающей холодной воды применяют меньшую мощность, что не дает большой нагрузки на электросеть дома.

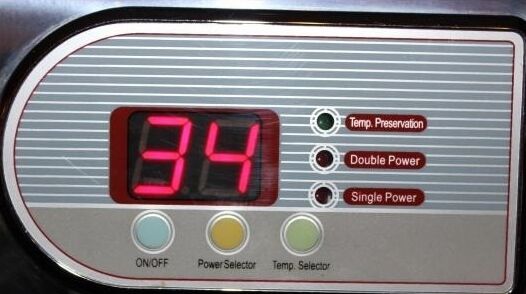

Электронная панель управления

Одним нажатием кнопки «Power Selector» можно включить и отключить второй тэн, увеличив мощность и скорость нагрева воды в два раза

Электронная и механическая панель управления

Неотъемлемой частью накопительного водонагревателя является панель управления и индикации. Она индивидуальна для каждой модели, существует в механическом или электронном исполнении. Обычно при правильном выборе объема и мощности, настройка параметров работы устройства происходит при первом подключении, а в дальнейшем использование панели минимально.

Электронная панель управления сенсорного типа имеет модный дизайн, однако более подвержена поломкам, чем механическая. Особенно это актуально для влажных помещений. Выход из строя хотя бы одного элемента электроники ведет, как правило, к остановке работы всего водонагревателя. Механическое управление проще в ремонте и обслуживании, а также дешевле.

Напольное или настенное размещение

Одним из основных недостатков водонагревателей накопительного типа является их размер и вес. Поэтому, в отличие от проточных устройств, необходимо заранее найти место и определить способ установки оборудования.

Существует два основных типа размещения больших водонагревателей:

настенное крепление применяют для водонагревателей до 50 литров на любые стены и до 200 литров – на прочные; напольное размещение практикуют при установке устройств большой емкости, либо в случае отсутствия возможности прикрепить их к прочной стене.

Настенное крепление можно выполнить и при отсутствии прочной стены. В этом случае сооружают упирающийся в пол дополнительный каркас, например из металлических уголков, на который уже крепят водонагреватель.

Галерея изображений

Фото из

Компактная настенная установка

Настенный вариант установки бойлеров позволяет существенно сэкономить полезное пространство в малогабаритных санузлах и кухнях

Выбор места для настенной установки

Однако место расположения настенного оборудования нужно выбирать еще тщательней, чем напольного. Следует предупредить все возможные случаи травмирования

Установка в формате кухонного гарнитура

Компактные накопители емкостью до 50 л подходят и для напольной установки, например, для размещения в кухонном рабочем столе

Обработка одной точки водоразбора

Несмотря на то, что настенные накопительные водонагреватели способны готовить больше воды, чем колонки, используют их преимущественно для обустройства одной водоразборной точки

Компактная настенная установка

Компактная настенная установка

Выбор места для настенной установки

Выбор места для настенной установки

Установка в формате кухонного гарнитура

Установка в формате кухонного гарнитура

Обработка одной точки водоразбора

Обработка одной точки водоразбора

В зависимости от типа размещения, возможны разные подходы к организации подключения холодной воды, вывода горячей, а также доступа к газу или электричеству. Поэтому при выборе водонагревателя необходимо уточнить метод его установки и способы подключения к водопроводу. Некоторые модели допускают как настенный, так и напольный вариант крепления.

Последствия падения нагревателя со стены

Прежде чем крепить массивный водонагреватель к стене необходимо убедиться в ее прочности. Падение заполненного водой работающего устройства может вызвать большие разрушения

Виды форм корпуса

При выборе формы корпуса водонагревателя исходят в первую очередь из удобства его размещения в помещении. Различают устройства горизонтального и вертикального типа, причем последние подразделяют на несколько видов:

Нагреватели цилиндрической формы являются самыми распространенными и дешевыми. Такая геометрия обеспечивает наименьшую площадь поверхности при равном объеме относительно других видов, поэтому требует меньше материала на бак, утеплитель и корпус. Устройства прямоугольного вида легко поместить в угол, или использовать как встроенное оборудование. Водонагреватели плоской (slim) формы можно внедрить в различные ниши и их достаточно легко вписать в любой интерьер. Однако с позиции функциональности такой вид устройств не самый экономный, поэтому они стоят дороже конкурентов с аналогичными показателями.

При приобретении водонагревателя необходимо учитывать, что его нельзя размещать под углом или, тем более, менять пространственную ориентацию с горизонтальной на вертикальную или наоборот. При ремонте или перепланировке также нужно помнить об этой особенности установки.

Встроенный в шкаф водонагреватель

Плоские накопительные водонагреватели небольшого объема можно легко встроить в шкаф таким образом, что вся система будет незаметна

Защита внутренней поверхности от коррозии

Срок службы бака накопительных водонагревателей во многом зависит от его внутреннего покрытия. Оно необходимо для защиты от перепадов температуры, а также воздействия содержащихся в воде агрессивных веществ и кислорода. Все эти факторы благоприятны для возникновения коррозии, что является основной причиной выхода бака водонагревателя из строя.

Наиболее дешевые модели водонагревателей используют оцинкованную сталь в качестве материала для бака. Необходимо отметить, что срок службы таких устройств невелик, а гарантийный срок, как правило, равен одному году. Поэтому лучше обратить внимание на более серьезные варианты недопущения возникновения коррозии, например использование нержавеющей стали.

Бак из нержавеющей стали

Качественно выполненное покрытие из пищевой нержавеющей стали – одно из лучших решений по предотвращению коррозии внутренней поверхности бака

Одним из популярных решений является нанесение специальной эмали или керамики на внутреннюю сторону бака. Однако для многих видов такого покрытия существуют ограничения по максимально допустимой температуре.

Существуют решения на основе эмали, содержащей титан (Ariston), алюминий (Electrolux), из высокопрочного пластика (Dimplex) и т.д. Независимых исследований, для сравнения их эффективности проведено не было, поэтому ориентиром надежности может служить срок гарантийного ремонта и отзывы потребителей о продукции конкретных производителей.

Особенности обслуживания и гарантия

Практически во все модели внутрь бака производители интегрируют магниевый анод. Как правило, он расположен в одной связке с электрическим ТЭНом, но иногда может быть установлен отдельно. Анод выполняет две основные функции:

защищает внутреннюю поверхность бака от коррозии; размягчает накипь, которая образуется на стержнях ТЭНа.

При этом магниевый анод постепенно разрушается. Поэтому для его смены, удаления накипи и других процедур предусмотрены периодические профилактические работы, порядок проведения которых описан в руководстве пользователя. Такие действия проводить лучше летом, потому что они требуют отключения устройства от системы водоснабжения. Для многих моделей профилактические работы можно выполнить самостоятельно, сэкономив деньги на вызове специалиста.

Удаленная из водонагревателя накипь

Проводить профилактические работы необходимо не только для сохранения работоспособности оборудования, но и с позиций гигиены и санитарии

В гарантийном ремонте бака водонагревателя может быть отказано по причине (или под предлогом) отсутствия надлежащего за ним ухода. Во избежание этого необходимо в срок выполнять профилактические работы с вызовом специалиста и документальным подтверждением проведенных процедур. Если работы были сделаны самостоятельно, то нужно сохранять чеки на приобретение расходных материалов.

Точные условия бесплатного ремонта прописаны в гарантийном талоне или паспорте устройства. Ознакомиться с ними необходимо до его покупки. Одним из таких условий может быть обязательное обслуживание с вызовом мастера сертифицированного центра, который расположен далеко от места установки устройства. Если оборудование дорогостоящее, и есть риск потери гарантии, то лучше выбрать другой вариант.

Полезное видео по теме

Разбор устройства одной из моделей газового типа, производства фирмы Ariston. Три способа продлить срок службы бака:

Схема работы электрических накопительных водонагревателей с различными типами форм корпуса:

Анализ основных параметров электрических устройств нагрева воды:

Информация о принципе действия и характеристиках водонагревательного прибора поможет выбрать оптимальный вариант, соответствующий потребностям семьи и финансовым возможностям владельца дома или квартиры.
