Кирпичная печь для бани: особенности конструкций

Хотя металлические печи для бани изобретены уже достаточно много лет назад, большинство людей все равно отдает предпочтение традиционным кирпичным. Подобный выбор обусловлен тем, что именно «живой» материал способен создать наиболее комфортный для человека уровень тепла и оптимальное количество пара, а также придать помещению уютную атмосферу.

Особенности

Основным преимуществом кирпичных печей для бань считается определенная технология парообразования, которая достигается благодаря уникальным свойствам кирпича. Человек, находящийся в помещении, легко дышит, чувствует «мягкое» тепло и обволакивающий пар, насыщенный, но не обжигающий. При нагревании же металла возникает инфракрасное излучение, выжигающее в парилке кислород и обжигающее кожу. Неудивительно, что каменки, сделанные из кирпича, предпочитают люди, которые следят за своим здоровьем и выбирают комфорт.

Кирпичная конструкция бывает разнообразных размеров и вариантов дизайна, а значит, может вписаться в любую баню, демонстрирующую индивидуальность владельца. Как правило, складываются печи с основанием 3,5 на 4 кирпича (89 на 102 сантиметра), либо 4 на 5 кирпичей (102 на 129 сантиметра). Высота без трубы может быть 168 или 210 сантиметров. Наиболее популярной является модель с баком для нагрева воды.

Плюсы и минусы

Отдавая предпочтение кирпичным печам, необходимо помнить, что они обладают как определенными преимуществами, так и недостатками. Среди плюсов выделяют следующие:

  • привлекательный внешний вид и способность вписаться в любой интерьер бани: как сделанной из дерева, так и из кирпича;
  • такая печь будет радовать владельца гораздо дольше, чем железная: в отличие от металла, кирпич является материалом, который не испортят небольшие дефекты;
  • нет необходимости проводить дополнительные отделочные работы;
  • возникающий пар благотворно воздействует на здоровье человека;
  • нагревшийся кирпич не начнет выделять в воздух опасные химические вещества;
  • кирпичная печь лучше поддерживает высокую температуру во всем помещении бани;
  • для растопки используется топливо, которое продается на любом строительном рынке, а также простейшее сырье, которое даже не обязательно покупать: палочки, ветки, газеты, сухой мох и другие;
  • в помещении с каменкой периодического действия можно париться в течение 2-3 дней, и она не остынет;
  • если после банных процедур просто не закрывать дверь в парной, то печь сама высушит баню;
  • дымоход не требует ежемесячной очистки в отличие от металлической топки.

Однако существуют и некоторые минусы:

  • сама печная конструкция довольно крупная, потребуется либо изначально строить большую баню, либо придется пожертвовать некоторыми квадратными метрами;
  • если в процессе сборки будут допущены ошибки, то печь станет плохо удерживать температуру, а помещение – быстро остывать;
  • кирпич является довольно дорогим материалом;
  • услуги профессионального печника также отличаются высокой стоимостью;
  • из-за большого веса печи потребуется основательный фундамент, глубина которого должна быть ниже точки промерзания грунта, а также фундамент под печь не должен быть привязан к фундаменту под само строение банного домика;
  • строительство каменки – долговременная и трудоемкая задача;
  • чтобы полностью растопить баню с кирпичной печью, понадобится много времени, вплоть до 6 часов.

Виды

Выделяют 4 основных вариации банных печей:

  • «по-белому»;
  • «по-черному»;
  • «по-серому»;
  • с плитой.

Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

По применяемому виду топлива выделяют печи:

  • дровяные;
  • растапливаемые каменным углем;
  • природным газом;
  • дизельным топливом;
  • древесностружечными брикетами;
  • электроэнергией.

По типу конструкции они делятся на печи:

  • с открытой каменкой (характерны для финской сауны);
  • с закрытой каменкой;
  • комбинированные.

Каменка в первом случае называется проточной, а сама печь – периодического действия. Во втором случае каменка является прямоточной, а печь – постоянного действия.

Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

Дизайн и стиль

Существуют различные способы оформления кирпичных печей.

  • С помощью штукатурки можно оформить рельефные узоры, или просто создать аккуратную гладкую поверхность. Поверх штукатурки наносится краска или же декоративная штукатурка.
  • Покраска представляет собой самый простой вариант. В этом случае необходимо будет всего лишь покрасить печь 1-2 слоями очень стойкой краски.
  • Если требуется какое-то креативное и эффектное решение, то стоит обратиться к облицовке портала печи плиткой или камнем в последовательном или хаотичном порядке. В том случае, когда камин планируется закрытым, выбирается стеклянная облицовка, а украшением послужит сам кирпич. В целом облицевать печь можно натуральным камнем, майоликой, неглазурованной терракотой, клинкерной плиткой и керамогранитом.

Раздумывая над цветом для печи, рекомендуется основываться на дизайне интерьера. Например, стиль лофт подразумевает искусственно состаренный кирпич ручной формовки. Для классического интерьера в спокойных, легких тонах, как правило, используется светло-желтый кирпич. Благодаря современным материалам есть возможность выкрасить печь в любой свет.

Если есть желание оформить бревенчатую баню в русском деревенском стиле, то печь лучше всего собирать своими руками. Обычно она облицована изразцами или просто отштукатурена и окрашена в белый цвет. Необходимо также озаботиться подложкой, в качестве которой могут выступать стекломагнезитовые листы или гипсокартон.

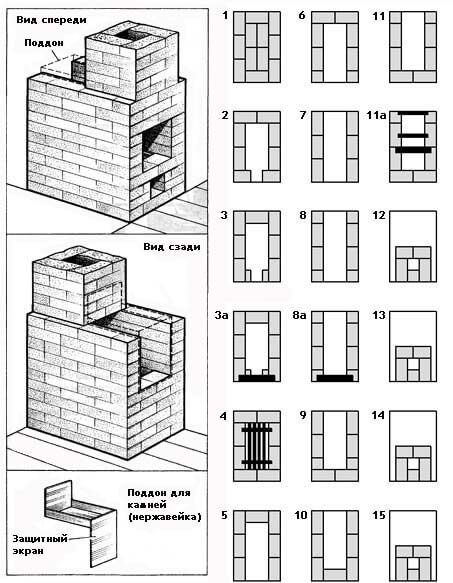

Схемы кладки

Если прежде строить каменку не случалось, то рекомендуется не приниматься собственноручно за составление чертежа, а отыскать готовую порядовку и воспользоваться ею. В настоящее время используются различные схемы кладки, наиболее сложные из которых выбираются профессионалами, а простые – любителями. В обоих случаях итог получается удовлетворительным, а печь эффективно работает. Кроме традиционных способов кладки, также выделяют и порядовку колпаковых банных печей Кузнецова. Такая конструкция занимает значительно меньше места.

Изначально печь выкладывается на сухую, чтобы расчертить план порядовки. Необходимо помнить, что стандартные схемы подходят не для всех помещений, поэтому для каждой бани их нужно создавать индивидуально, внося необходимые изменения в существующие. Как только появляется ясное понимание, как выполняется каждый ряд, пора приступать к основной сборке.

Порядовка всегда начинается с фундамента печи, так называемого нулевого ряда. На этом уровне укладка выполняется сплошной, но сбоку обычно оставляется полуокошко, чтобы создавалась дополнительная тяга и осуществлялась чистка шахты дымохода. На следующем уровне осуществляется перевязка – это означает, что ряд смещается на 30-50%, чтобы сделать конструкцию устойчивой. Если потребуются половинки или четвертинки кирпича, то рекомендуется воспользоваться болгаркой с алмазным диском. Необходимо помнить, что такие элементы не могут находиться в дымоходах, шахты которых всегда собираются из цельного кирпича, а только внутри конструкции.

На третьем уровне обычно появляется заслонка, и начинается монтаж дверки зольника. Четвертый ряд обозначает появление дверки для выборки сажи. На шестом этапе, как правило, происходит разделение шахты с помощью перемычки на две части, одна из которых станет шахтой плиты. На двенадцатом ряду одна из шахт будет заложена, и останется одна основная. Обычно на двадцать пятом и двадцать шестом этапе заканчивается кладка главной конструкции, и дальше происходит уже кладка дымохода.

Чертежи и проекты

Проект банной каменки отличается от проектов традиционных: в ней имеется специальное пространство для нагрева камней, что позволяет обогреть парилку с высокой скоростью. Выделяют две основных конструкции такой печки: колосниковую и бесколосниковую.

В колосниковой печке дрова помещаются на маленький колосник или же колосниковую решетку. Это устройство также служит дном топки, и через него подается первичный воздух для возгорания. Через отверстия в колоснике зола уходит вниз, таким образом появляется место для новой порции топлива. Лучший материал для этого элемента печной фурнитуры – чугун, так как он более устойчивый, чем сталь. Такие печи обладают высоким КПД, высокой интенсивностью горения, и их очень легко обслуживать.

Различают колосники цельные, которые нельзя разобрать, и наборные, состоящие из нескольких деталей. В первом случае при покупке детали необходимо ориентироваться на имеющуюся площадь топки, а во втором – элемент необходимого размера получится собрать самостоятельно. Стальные колосники производят цепными или трубными. Стальные бывают плиточными, корзинными, балочными и подвижными.

Бесколосниковая печь имеет также название подовая. Дрова кладутся на под – глухой пол, на котором также есть возможность готовить и печь, а воздух подается через дверцу топливника. В таких печах происходит «верхнее горение топлива», когда фронт распространяется от верхних слоев закладки к нижним по мере сгорания, что считается более экологическим способом. Для таких печей используются исключительно древесные материалы: дрова и брикеты.

Некоторые мастера собирают печи «на глазок», так как считают, что и сборка кирпичной печи, и обкладка железной настолько просты, что предварительные расчеты для них не нужны. Однако лучше провести предварительные расчеты. От правильности проектирования зависят и тепловой режим, и количество пара в помещении. В противном случае может произойти так, что воздух будет нагреваться очень быстро, а камни оставаться холодными.

Параметры рассчитываются, исходя из размеров помещения: длины, высоты и ширины. Мощность печи вычисляется также в зависимости от объема парной: на каждый кубический метр требуется 1 киловатт энергии.

Как сделать своими руками?

Чтобы самостоятельно сложить стандартную печь, первым делом необходимо подобрать подходящий кирпич. Материал должен быть очень прочным, способным выдерживать высокие температуры и обладающим огнеупорными свойствами. Наилучшим вариантом считается бледно-желтый кирпич на основе огнеупорной шамотной глины. Стоит учитывать, что он представляет собой дорогостоящий материал, поэтому при строительстве самодельной печи его дополняют полнотелым красным кирпичом. Например, для фрагментов, подвергающихся наиболее сильному нагреву, используют шамотный кирпич, а чтобы обкладывать внешние стенки, дымообороты и декоративные элементы – красный полый марки М с номером от 75 до 150.

Выбирая кирпич, стоит придерживаться нескольких простых правил:

  • При ударе киркой или молотком о качественный кирпич раздастся звонкий и чистый звук;
  • Кирпич должен удовлетворять стандартным параметрам: 250 на 120 на 65 миллиметров;
  • У качественного материала отсутствуют выраженные повреждения и дефекты, за исключением нитевидных трещинок и бороздок;
  • Если у кирпича присутствует «слюдообразная» пленка, это говорит о браке.

Чтобы построить кирпичную печь, понадобится владение знаниями кладки блоков и соблюдение единой порядовки. Первым делом обустраивается гидроизоляционный слой в основании из железобетона с целью охлаждать фундамент. На этом же этапе формируется подпечье для хранения инвентаря. Затем начинается подготовка глины и песка для соединения элементов, ведь цемент в этой ситуации не подходит. Глина предварительно тщательно очищается от камней и примесей и замачивается на несколько дней. Рекомендуется брать образцы, добытые на глубине 150 сантиметров под поверхностью земли. Карьерный или речной песок тщательно просеивается на предмет камешков или кусочков гальки. После этого глину необходимо размешать, разбавить чистой водой без затхлого запаха и соединить с песком, подготовленным таким же образом.

При использовании глины с высокой жирностью рекомендуется разбавлять ее песком в пропорциях 1: 2. Чтобы проверить, правильная ли получилась смесь, необходимо воспользоваться деревянной палочкой. Она окунается в раствор, и если полученный слой обладает толщиной в 2 миллиметра, то можно приступать к работе. Специалисты также рекомендуют отдавать предпочтение глине, лежащей в основе выбранного кирпича, то есть либо красной, либо шамотной.

На следующем этапе будет необходимо выложить кирпичные блоки. Как правило, для этого потребуется порядовка, угольник, плоскогубцы, веник с совком и наждачный круг. Каждый кирпич предварительно помещается в воду, чтобы все пузырьки воздуха вышли из пор, и чтобы обезвоживание раствора было предотвращено. Шамотный кирпич не рекомендуется надолго опускать в жидкость, достаточно нескольких секунд для снятия пыли. Кладка начинается с угла. Первый ряд укладывается на сухой фундамент, без нанесения песочно-глиняной смеси.

В определенный момент происходит также установка бака для воды, плиты, и при необходимости колосниковой решетки, а также закрепление дверок. Независимо от метода кладки, ключевые части остаются одни и те же: топка из огнеупорного кирпича, дымоотвод, бак с водой и зольник, состоящий из чугунной плиты, топки и подпечья. Сушка банной печи проходит в течение 4-5 дней при открытых окнах в помещении. Спустя этот срок ее можно начинать топить мелкими щепками 1 раз в сутки, максимум в течение 10-15 минут. Пока конденсат продолжает выступать на поверхность, печь еще не готова к полноценной эксплуатации. По желанию после этого можно осуществить и финишную отделку, например, облицевать изразцами.

Советы

Сооружая каменную печь, нужно принимать во внимание следующие правила:

  • следует оставлять не менее 50 сантиметров между покрытием печи и легковоспламеняющимися конструкциями;
  • между кирпичным дымоходом и деревянными частями бани должно остаться более 1 дециметра;
  • между дымовым каналом и крышей возникнет щель, которую необходимо покрыть металлической пластиной, например, из оцинкованной стали;
  • пол перед основанием печи также покрывается металлической пластиной толщиной около 10 миллиметров, она предупредит попадание искр и угля на возгораемую поверхность;
  • вес печи вместе с трубой, но без фундамента не должен превышать 750 килограммов;
  • перед кладкой весь кирпич аккуратно сортируется, подбирают изделия одинаковой толщины, чтобы получить ровные швы – лучшие образцы идут для дымовых каналов и топливников;
  • печь рекомендуется возводить около стены, которая противоположна полкам в парилке.

Красивые примеры в интерьере

Декоративные эффектные варианты отделки красивых и стильных печей.

  • Массивная печь-каменка во всю стену станет ярким акцентом парильной комнаты. Она может быть декорирована вставками из плитки, отделана камнем и оригинальной кирпичной кладкой. Остальные детали интерьера, в том числе и тазы с ковшами, выполнены из светлого дерева. Органичным аксессуаром выступают веники.
  • Если есть желание оформить баню в стиле хай-тек, необходимо использовать лаконичную небольшую каменку, возможно мини, и блестящие металлические листы в интерьере. Последние также могут выступить защитой деревянных стен.
  • Правильный выбор камней не только улучшит качество пара, но и украсит интерьер. Эксперты рекомендуют отдавать предпочтение речной гальке, базальту, порфириту, которые не боятся высоких температур.
  • Очень оригинально выглядит баня в форме бочки с открытой каменкой. В таком помещении деревянные стены защищаются металлическими пластинами.
  • Топка массивной печи может располагаться в соседней комнате – предбаннике. Крупный размер и красный кирпич обеспечат соблюдение деревенского стиля.
  • Аккуратную компактную печь-каменку можно украсить с помощью резного металлического ведерка с камнями. Декоративному элементу будет соответствовать и защита стены, оформленная под камень.

Обзор кирпичной печи для бани смотрите в следующем видео.
