ВАЗ 2108 2109 21099

МОНТАЖНЫЙ БЛОК
Расположение предохранителей и цепей


    Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора.
    Электродвигатели моторедукторов (очистителей ветрового окна, окна двери задка, фар) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм2. Мощные потребители (стартер, фары и т.п.) подключены через реле.
    До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа включения противотуманного света были защищены предохранителем №15 монтажного блока, С 1986 г. они защищаются отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.
    Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в табл. (см. «Неисправности электрооборудования») цепи, которые защищает данный предохранитель.
Предупреждение
 &bbsp Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов.
  В табл. (см. «Неисправности электрооборудования») дано назначение каждого предохранителя, но на конкретной модели авто мобиля могут отсутствовать некоторые цепи. (или устройства), указанные в таблице.
  Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля До 1998 г. на автомобили устанавливали монтажный блок 173722 с цилиндрическими предохранителями, С 1998 г вместо этого монтажного блока на часть автомобилей устанавливают блоки 2114-3722010-60 и 2114-3722010-18 (рис.1) с предохранителями ножевого типа и новыми компактными реле. Новые блоки отличаются от старого номиналами и обозначениями предохранителей, реле и разъемов (буква «Х» вместо Ш»),а также отсутствием репе времени включения омывателя стекла, двери замка и реле электродвиготеля вентилятора системы охлаждения двигателя. Присоединительные и установочные размеры всех трех блоков одинаковы.
Рис.1 [

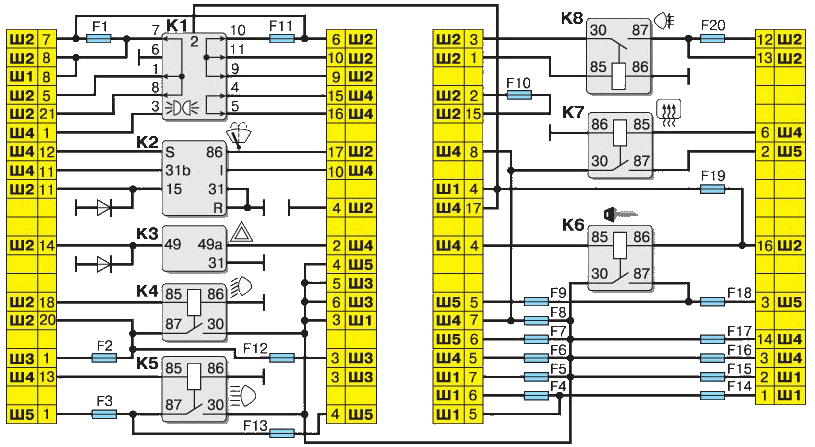

  Монтажный блок 2114-3722010-18: К1 - реле включения очистителей фар;К2 - реле-прерыватель указателей попорота и аварийной сигнализации; КЗ - реле стеклоочистителя ветрового окна; К4 - реле контроля исправности ламп; К5 - реле включения стеклоподъемников;К6 - реле включения звуковых сигналов, К7 - роле включения электрообогрева заднего стекла; К8 - реле включения дальнего света фар; К9 - реле включения ближнего света фар; F1-F16 - плавкие предохранители.
Предупреждение     Если необходимо заменить монтажный блок нового образца старым, необходимо подключить электродвиготель вентилятора системы охлаждения двигателя через реле, иначе сгорят токопроводящие дорожки печатной платы. Если же меняете старый блок на новый, установите датчик включения Электровентилятора нового образца, контакты которого рассчитаны на большой ток.
