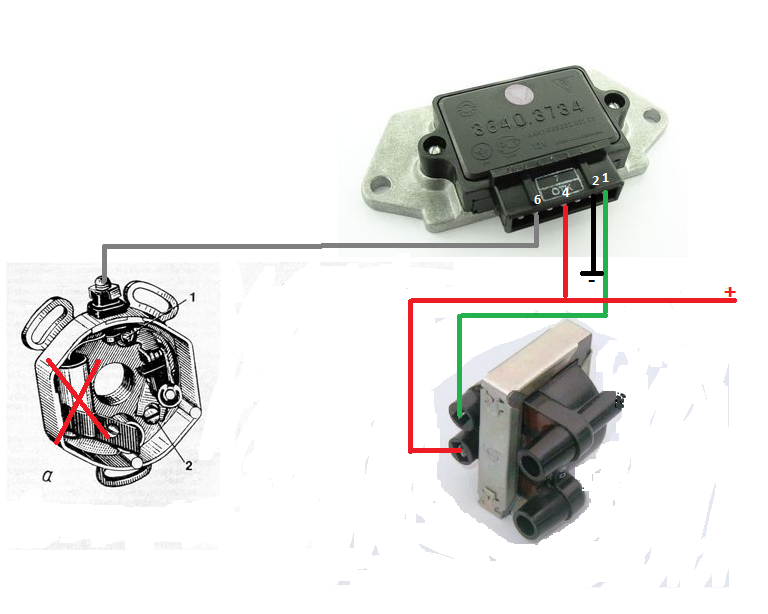

Хочу поделиться мыслями о установке датчика Холла автомобильной БСЗ
Далее пойдет речь только о изготовлении ее механической части.

Потребуются токарные работы и немного слесарных навыков. Доработать придется всего лишь эл. оборуд-е, и корпус прерывателя.

Поехали:
Так как восьмерочный ком-р сам градусы не считает, и в целях упрощения конструкции прейдется установить родной (ураловский) центробежный механический регулятор.

Для этого понадобится только корпус (без внутренностей) и кулачок с автоматом прерывателя старого образца ПМ-302.

В начале необходимо срезать на токарном станке все выступы и боковые стенки корпуса прерывателя. Получится почти плоская поверхность, на которую будет установлен только датчик Холла.



Монтируется датчик двумя болтами м4 в горизонтальном положении (в отличии от автомобильной схемы).
Отверстия крепления датчика размечаются и засверливаются на расстоянии 24мм. друг от друга. (может потребоваться спилить немного рёбра жесткости на обратной стороне корпуса) Линия, проходящая через отверстия, должна (быть параллельна краю корпуса - по усмотрению) и находиться на расстоянии 22мм. от центра отверстия под распредвал (см. фото).



Датчик должен стоять ровно напротив распредвала.

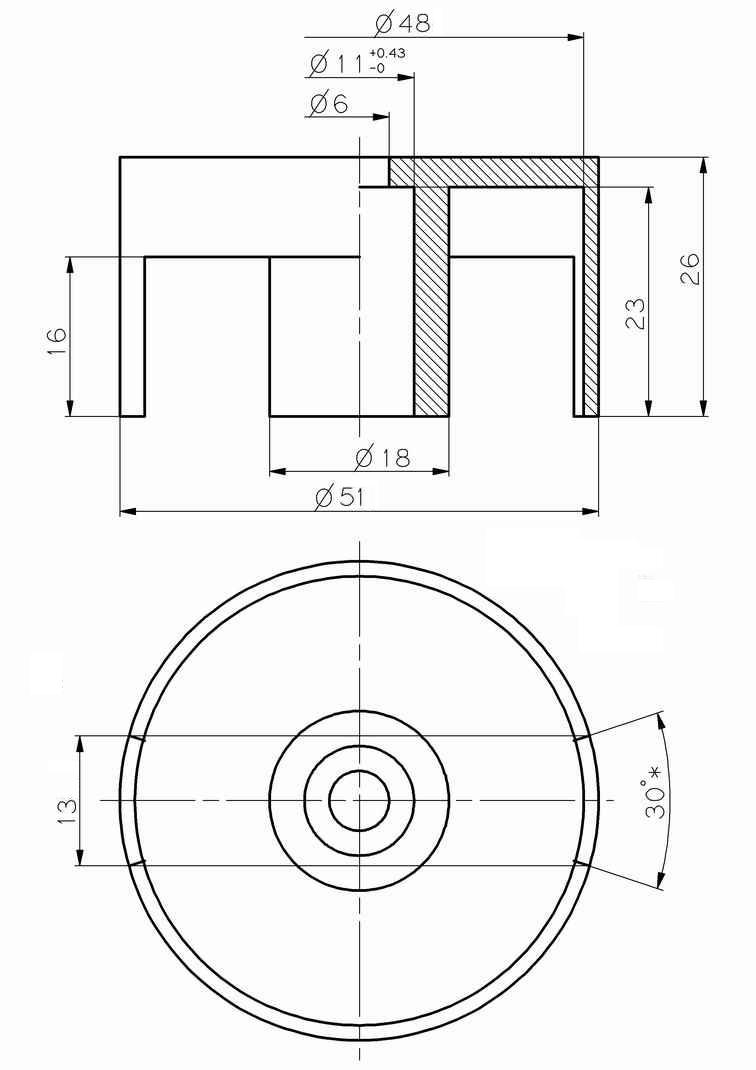

Следующий этап - изготовление шторки.
Шторка имеет вид плоского диска толщ. 1мм., расположенного на направляющей втулке (почти копия старого кулачка - эксцентрика). Диск и направляющая выполнены, как одна деталь, на токарном станке. Эта деталь будет крепиться к автомату опережения (ставится на место кулачка).



После того как токарь выточил нам заготовку, необходимо внутреннее отверстие направляющей (15,5) обработать раздвижной разверткой до размеров автомата, только не переборщите (шторка не должна болтаться, иначе при работе она повредит датчик).

И теперь, самое сложное, необходимо выточить на торце направляющей пазы, такие же как на старом кулачке, для грузиков (замеряйте на старом). Сначала размечается и прорезается ножовкой, потом доводится надфелем. И так до тех пор, пока шторка на автомате не будет нормально поворачиваться в обе стороны без заеданий.

Единственное неудобство в сборке и последующем обслуживании - монтаждемонтаж шторки производится только в сборе с датчиком (корпусом).

Подгонять механизм по месту возможно прейдётся тем, у кого стоит слишком толстая прокладка между картером и крышкой распр. коробки. Если после сборки шторка касается магнита датчика - подшлифуйте торец направляющей шторки со стороны грузиков, а на противоположную сторону установите шайбу соотв. толщины, и наоборот - если шторка задевает верхний край прорези датчика.

Когда вся конструкция на месте, перейдем к самой точной операции, от которой зависит разброс в моментах искрообразования по цилиндрам.

Устанавливаем корпус прерывателя на регулировочных болтах посредине.
Затем выставляем ВМТ и делаем метку на крае шторки в месте, где, по идее, должен находится центр магнитика датчика (при снятом датчике), при этом ориентиром может служить разметка на корпусе прерывателя.

Затем нацарапывается такая же метка только после поворота коленвала на 360 град.. После этого обе метки соединяются прямой проходящей через центр диска.
Чтобы прочертить эту линию я использовал линейку с выпиленым посредине куском (20x10).

Эта линия на шторке является срезом при прохождении которого, через примерно центр датчика (прямо над магнитиком), будет момент искрообразования.

Такая же линия чертится через (прирмерно) 45 градусов после (по ходу распредвала).

Получившиеся два сектора в 45 градусов, расположенные напротив друг другу выпиливаются (с большой точностью).
Далее все собирается, подключается, и регулируется.

Все.

Работает без проблем.
